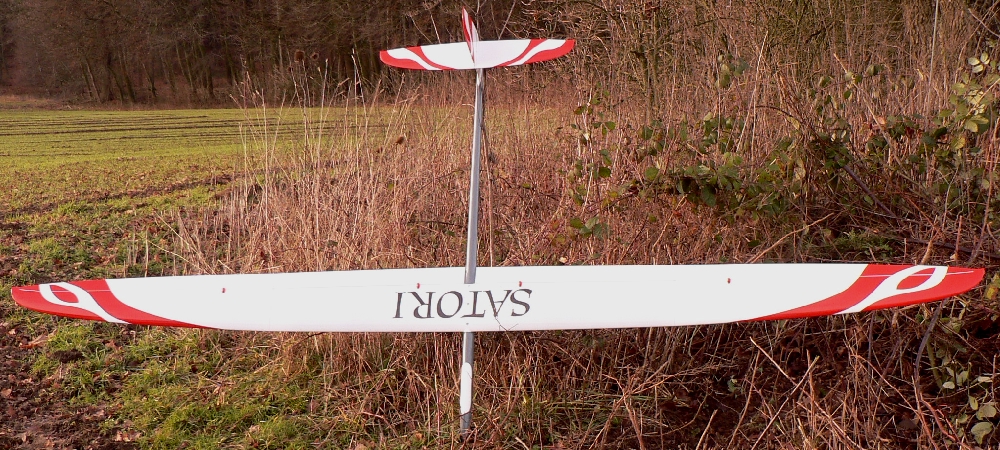

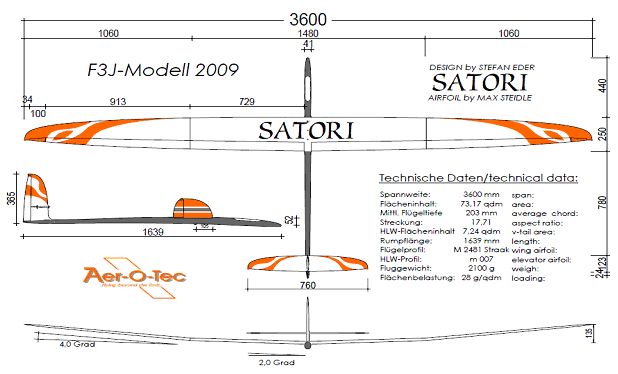

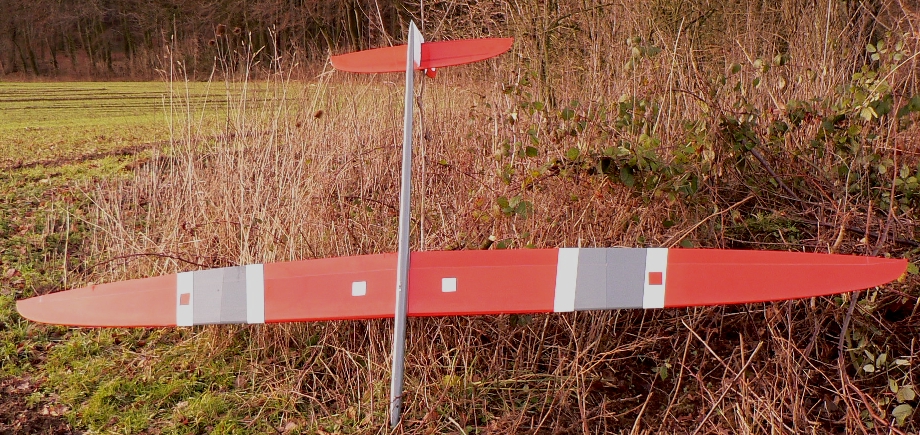

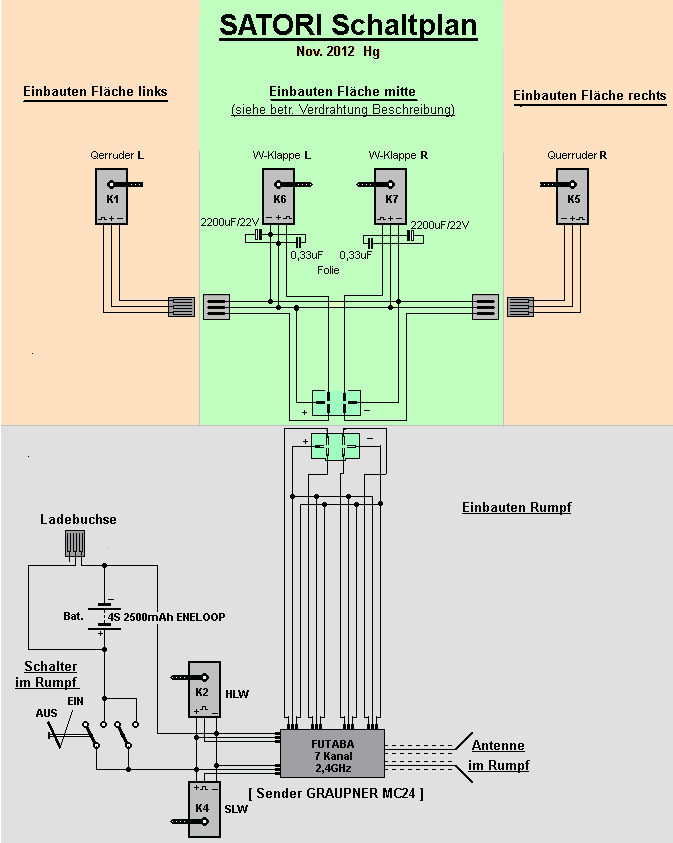

Für die Verkabelung wurden die schon vorhandene Verkabelung verwendet, wo im Flächenmittelteil die +/- Leitungen je Servo separat zugeführt sind.
An statt der Steckverbindungen habe ich für die Klappenservos diese mit den Pufferkondensatoren fest verlötet!

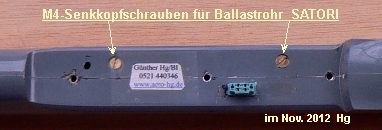

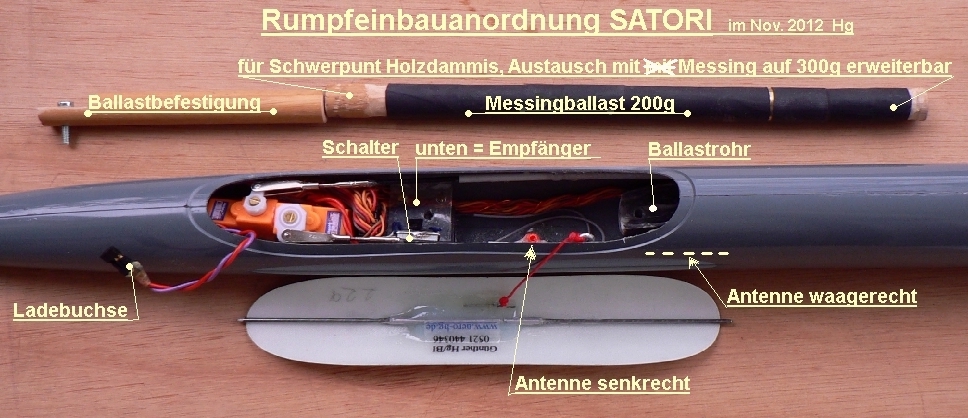

Linkes Bild zeigt die Befestigung des Ballastrohres, was ausbaubar ist aber das Gewicht von 22g vertretbar ist und somit fest eingebaut bleibt.

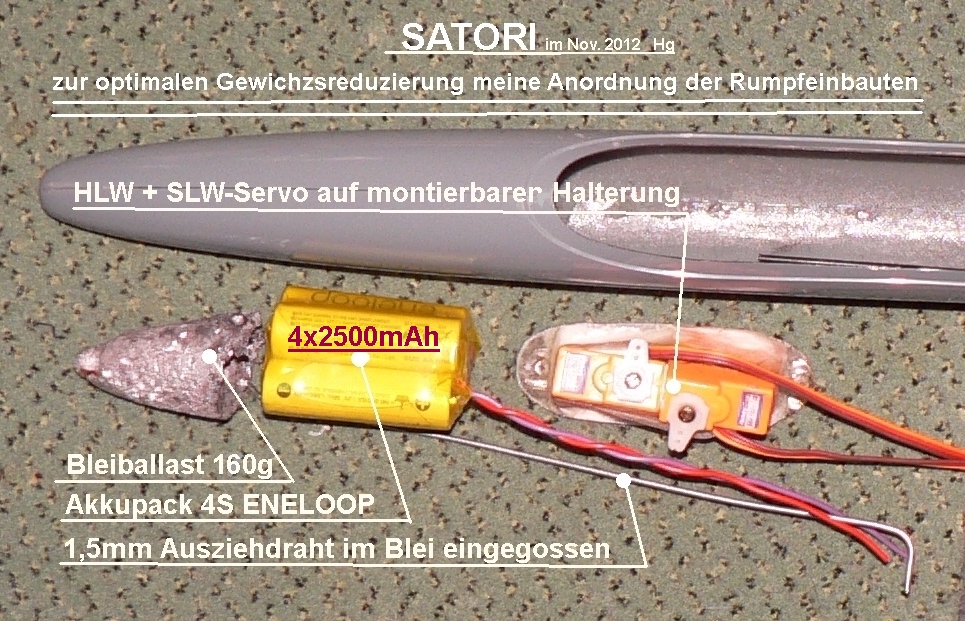

Mittiges Bild zeigt die Befestigung an der unteren Rumpfseite deder Servohalterung, die bei einem Batteriewechsel oder Ballaständerung ausbaubar ist.

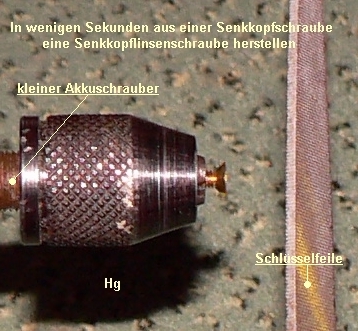

Rechtes Bild zeigt wie in kurzer Zeit und wenigen Handgriffen eine Senkkopflinsenschraube hergestellt wird, die für die Befestigung an einem gewölbten Rumpf besser passt.
Dafür habe ich aus meinem Sammelsurium an Schrauben eine aus Messing verwendet, da bei einer verzinktend eine Korrossion besteht.
________________________________________________________________________________
Für die Fläche habe ich wegen der geringen Profildicke die TURNIGY 555MG - Servos vorgesehen, wo 3 passende eingeklebte kleine Holzklötzchen und Schrauben zur Befestigung ausreichen,
oder die beiliegenden doppelseitigklebenden Befestigungsstücke verwenden.
Wird der ALU-Hart bestehende Servohebel benutzt, muss bei einer Verwendung von Gabelköpfen die Bohrungen von 1mm auf 2mm aufgebohrt werden.
Für meine direkt eingeschobenen aus 1,5mm eingehängten passend gebogenen Eisendraht, natürlich die Aufbohrung = 1,5mm.
Die Einhängung bei den LK im 2.Loch und bei den QR im 1. Loch und dann dementsprechend die Servohebel kürzen, dann die Abdeckung ohne Ausbuchtung gemacht werden.

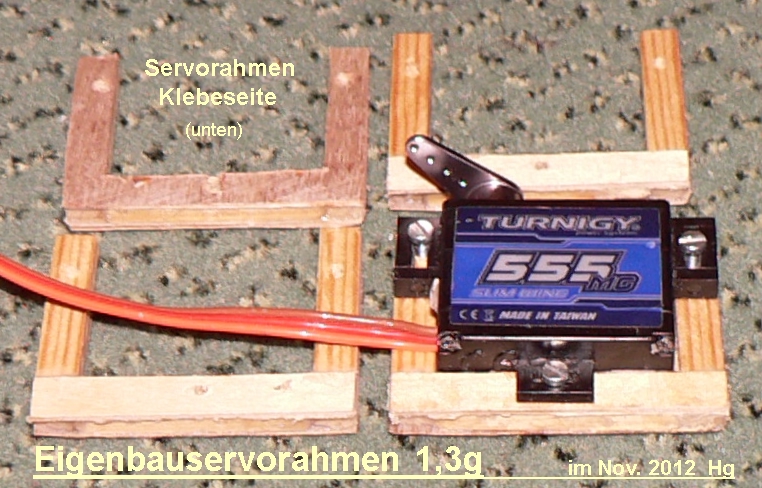

mit wenig Aufwand habe ich zur besseren Montage wie Demontage der Servos,
die Servorahmen mir selbst gebaut, zumal ich mit kommerziellen Spritzkunststoffrahmen keine so guten Erfahrungen gemacht habe.
Zur besseren Haltung der M2-Schrauben habe ich auf 1,7mm gebohrt und dann die Schrauben eingedreht, die das Gewinde vormen.
Nach dem Wiederausbau die Gewindebohrungen mit Sekundenkleber gefestigt, dann hält es genau so gut, wie im Kunststoff.
Die angegebenen Werte der Servomotoren ergeben eine exakte Steuerung und einen effizienten Stromverbrauch, vor allen bei großen Belastung, der Ruder und Klappen!
Das geringe Spiel, die exakte Stellgenauigkeit bei geringen Gewicht und kleiner Baugröße dieser Servos,
haben meine Erwartungen übertroffen, sodass die etwas längere Wartezeit sich gelohnt hat.
Features lt. Angaben
des Vertreibers/Herstellers aus dem Englischen:
1. Ein. Metal gear
2. Glatter Schnitt gebogenen Gang.
3. Doppel M9.6 Kugellager (si-Öl)
4. 3-polig starken Torque-Motor mit niedrigem Signal beeinflussen
und CE-Zertifizierung.
5. Gummidichtung Fall für wasserdichte
6. Das Gleiche gilt für
Futaba 25 Zähne Spline
7. Heavy duty Servogehäuse
Gewicht: 19,5 g
Abmessungen: 30,00 x 10,00 x
34.00mm
Drehmoment bei 4.8V: 4.2kg/cm, 57 oz / in
Drehmoment bei 6.0V: 4.7kg/cm, 181 oz / in
Drehzahl bei 4.8V: 0,15 sec /
60 ° ohne Last
Drehzahl bei 6.0V: 0,13 sec /
60 ° ohne Last
. ______________________________________________________________________
Ein leichtes Schlackern des Pendelleitwerkes,
durch den sehr leichtgängig einschiebbaren Kohlerundstabes in die Kugellager,
habe ich mit etwas Auftragen von Seckundenkleber im Mittelbereich des Stabes
wie folgt beseitigt:
Den Kleber mit einer Fingerkuppe dünn
auftragen, womit er sehr gut, leicht und gleichmäßig dünn
verteilbar ist.
Dann, wenn er ausgehärtet und es erforderlich, mit einem 500er
am besten mit schon gebrauchten Nassschleifpapier bis zum noch schiebbaren
aber festen Sitz abschleifen.
Wenn erforderlich, wiederholen.
__________________________________________________

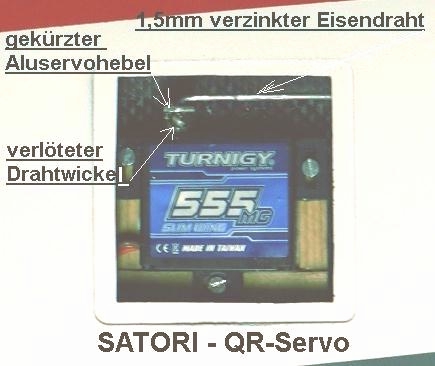

Der Einbau der Flächenservos waren kein Problem,
indem ich sie als erstes auf die Servorahmen geschraubt habe und die von
mir in einem Stück passend für die Servos und die an den Rudern
sich befindlichen aus LP-Material Anlenkungen passend gebogen.
Da die Gestäge relativ kurz sind, habe ich 1,5mmverzinkten Eisendraht
verwendet. Das Spiel durch die größere Bohrung im LP-Material
habe ich mit Sekundenkleber beseitigt, was bombig wirkt!
Bei längeren längeren Anlenkungsgestängen habe ich meistens
2mm Schweißdraht verwendet, um ein Durchbiegen zu vermeiden.

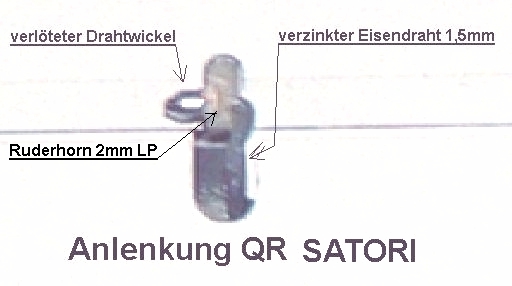

Da an den Servos ich die Aluhebel verwendete und an den Rudern und Klappen sich das LP-Material befand, konnte ich die Arretierung des eingeschobenen Gestänges, mit einem verlöteten Drahtwickel machen.
Zusätzliich habe ich aus meinem
Sammelsurium von Formen div. Abdeckungen, zum besseren einschieben der Flächen
in die Taschen! und der Optik!, Aeridynamik? die Ruderanlenkungen der Flächen
mit Huzen versehen.
Ergänzend zu der Beschreibung
sind die Nachfolgenden Bilder angefügt.
_____________________________________________________________________________________
________________________________
So, der Einbau der Servos ist vollbracht
und die Vorabeinstellungen der Servos habe ich hinter mir,
wobei mir die vor Jahren hergestellten Velängerungen gute Dienste
geleistet haben, So konnte ich stufenweise, ohne den Zusammenbau des Modells
(Fläche auf rumpf) diese Einstellungen machen.
Zumal ich durch meine räumlichen Begrenzungen, leicht eine Beschädigung
des Modells mir einhandeln kann und das schon, bevor es flugbereit ist
http://www.aero-hg.de/Verlängerungen
